激光打标机端口参数

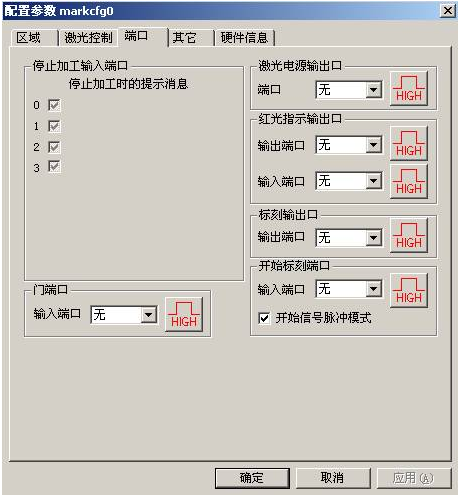

激光打标机端口参数如图10-32所示。


10-32设备端口参数

停止加工输入端口：指定某个输入口为停止加工端口,当加工时检测到设置的端口有对应输入时,当前加工会被终止,并提示用户错误信息。

门端口：检查安全门打开和关闭的端口信号，用户打开安全门时自动停止加工，只有安全门关闭时才可以加工，用于保护操作者被激光烧伤。门打开时可继续红光指示。

激光电源输出口：此端口可以用来控制激光电源的通断，设置此端口后会在软件界面“参数”上方显示一个“电源”开关按钮，如下图所示：


红光指示输出端口：当系统进行红光指示时会向指定输出口输出高电平。

标刻输出端口：当系统进行标刻加工时会向指定输出口输出高电平。

开始标刻端口：当系统不在标刻状态时，如果指定输入口输出为高电平时，系统会自动开始标刻。

开始信号脉冲模式：勾选此项表示软件处理开始信号为脉冲方式，即使为持续电平的输入，软件也只读取一个脉冲。不勾选则处理输入口为持续电平。
