激光打标机区域参数设置

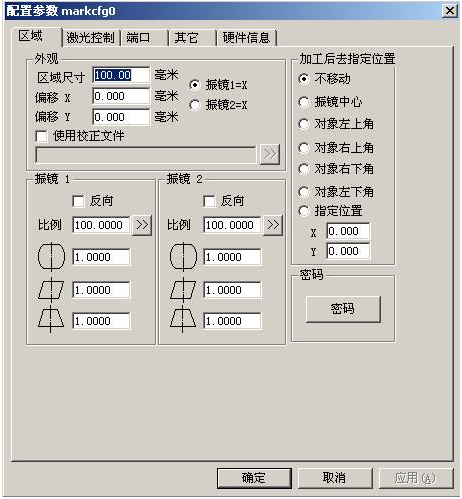

激光打标机区域参数如图10-20所示。

区域尺寸：振镜对应的实际最大标刻范围。

振镜1=x ：表示控制卡的振镜输出信号1作为用户坐标系的x轴。

振镜2=x ：表示控制卡的振镜输出信号2作为用户坐标系的x轴。

偏移X：表示振镜中心偏移场镜中心的X向距离。

偏移Y：表示振镜中心偏移场镜中心的Y向距离。

使用校正文件：指我们使用外部校正程序（corfile.exe）生成的校正文件来对振镜进行校正。详细说明见《corfile.exe程序使用说明》。

反向：表示当前振镜的输出反向

表示桶形或枕形失真校正系数,默认系数为1.0(参数范围0.875-1.125) 。假如您所设计的图形如图10-21所示，而加工出的图形如图10-22或10-23所示。对于图10-22的情况，则增大X轴变形系数；对于图10-23的情况，则减小X轴变形系数。

表示平行四边形校正系数,默认系数为1.0(参数范围0.875-1.125) 。假如您所设计的图形如图10-21所示，而加工出的图形如图10-24所示，则需要调整此参数来校正。

比例: 伸缩比例，默认值为100%。当标刻出的实际尺寸和软件图示尺寸不同时，需要修改此参数。当标刻出的实际尺寸比设计尺寸小时，增大此参数值；当标刻出的实际尺寸比设计尺寸大时，减小此参数值。

注意：如果激光打标机振镜有变形，则必须先调整完变形后再调整伸缩比例。

设置比例时，可以直接按下，此时，将弹出图10-25所示的对话框，我们可以将软件里设置的尺寸和测量出来的实际打标尺寸输入，软件将自动计算伸缩比例。

图10-25 设置比例

加工后去指定位置：设置当前加工完毕后让振镜移动到指定的位置。

密码：设定“参数”密码，只有输入密码后才能进入“参数”设置对话框。
