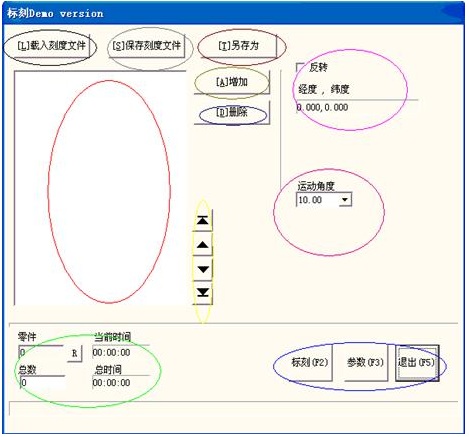

激光打标机地球仪标刻使用方法在激光打标机里地球仪标刻主要是针对打标地球仪而设定,点击地球仪标刻刻后会出现如下图8-7所示:
文件控制栏: 载入刻度文件:载入电脑已有的地球仪标刻文件，文件格式为.globe 。 保存刻度文件:将已经做好的刻度文件保存。 另存为:将文件重新保存为另一个文件。 增加:创建一个需要标刻内容。 删除:选择单个标刻内容删除。 箭头:改变单个标刻内容在标刻过程中的顺序。 标刻:将所建立的标刻文件进行打标。 参数:当前设备的参数。直接按键盘F3键即可执行此命令。 退出:退出地球仪标刻。 零件：表示当前被加工完的零件总数。 总数：表示当前要加工的零件总数，在连续加工模式下无效。不在连续加工模式下时，如果此零件总数大于 1 时,则在加工时会重复不停的加工直到加工的零件数等于零件总数才停止。 点击 当前时间:打标当前文件所用的时间。 总时间:连续打标N次所用的时间。 点击“增加”可以编写我们所需要的地球仪文件。

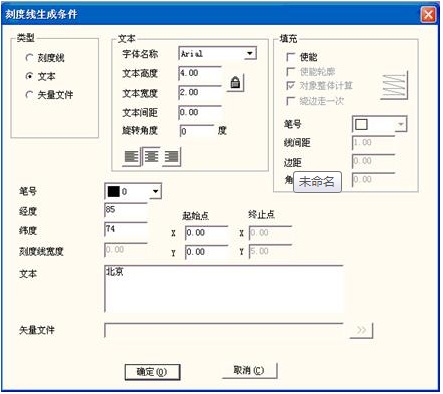

对于激光打标机地球仪标刻，软件目前只能标刻文本以及经度线，这是因为纬度线是逐渐减小的圆并且圆所在的平面不与振镜完全垂直，因此打标效果不能满足实际需要。 刻度线：表示当前设定的参数为刻度线的参数值。 文本：表示当前设定的参数为标刻文本的参数值。 矢量文件：表示当前设定的参数为导入的矢量文件的参数值。 文本栏：表示设定文本的各种参数。 旋转角度：指的是文本放置时逆时针旋转的角度。 填充栏：设定文本的各种填充操作。 笔号：加工该设定所选用的笔号参数。 经度: 文本的X轴坐标(以东半球经度为正值,西半球经度为负值)。 纬度: 文本的Y轴坐标(以北半球纬度为正值,南半球纬度为负值)。 刻度线宽度：表示当前设定的刻度线的宽度。 起始点：表示当前设定的刻度线的起始点坐标。 终止点：表示当前设定的刻度线的终止点坐标。 文本：显示在地球仪上的文本信息。 矢量文件：显示在地球仪上的矢量文件信息。点击

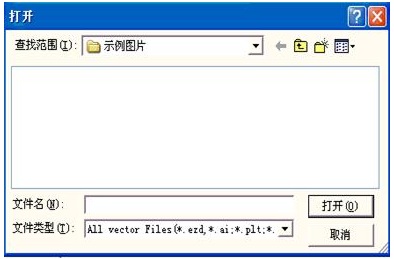

在激光打标机选择好矢量文件后，点击 点击F3参数会出现下面的对话框：

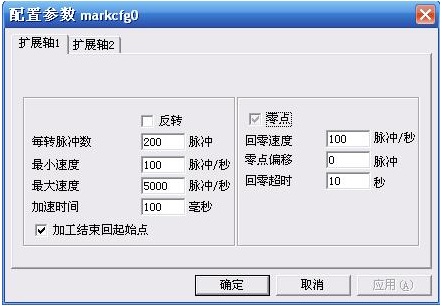

图8-10 每转脉冲数：扩展轴电机旋转一周所需要的脉冲数。通过下面的公式我们就可以计算出软件所需要的每转脉冲数X： X=（360/N）* n 其中 X表示每转脉冲数； N 表示我们使用的电机的步距角； n 表示的是驱动器设定的细分数； 最小速度：扩展轴能运动的最小速度。 最大速度：扩展轴能运动的最大速度。 加速时间：扩展轴从最小速度加速运动到最大速度所需要的时间。 加工结束回起始点：在加工完毕时，让扩展轴移动回到加工前的起始加工点。 零点：当前扩展轴是否有零点信号。当扩展轴没有使能零点信号，则扩展轴无法建立一个绝对坐标系，所以在加工一批工件时，需要人为调整位置让每次加工都在同一个位置加工，为了方便我们每次加工都在同一个位置加工，系统每次加工前都把当前扩展轴位置作为默认的原点位置，当加工一个工件完毕时，系统自动把扩展轴移动回到开始加工前的位置，这样加工每个工件都会在同一位置。 如果扩展轴使能了零点信号，则当我们使用扩展轴功能时会自动寻找零点，找到零点后扩展轴则建立了一个绝对坐标系。如果系统没有找到零点那么它会在“零点超时”设定的时间结束后才正常启动扩展轴功能。这里注意：连接零点要使用常开开关，扩展轴1只能使用输入口0，扩展轴2只能使用输入口1。 回零速度：扩展轴寻找零点信号时的运动速度。 零点偏移：当前扩展轴寻找到零点信号后的离开零点的距离。 回零超时：设定扩展轴寻找零点时所用的时间，如果超过这个时间系统就会提示“回零超时”。 当勾选了零点

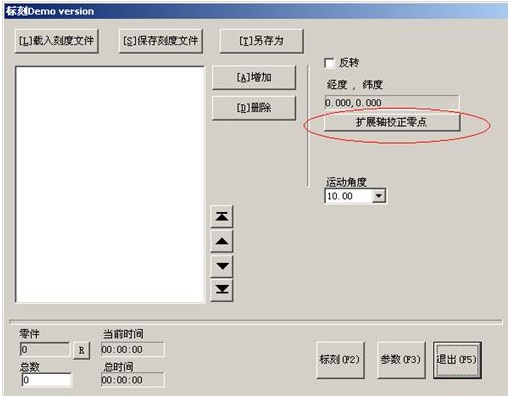

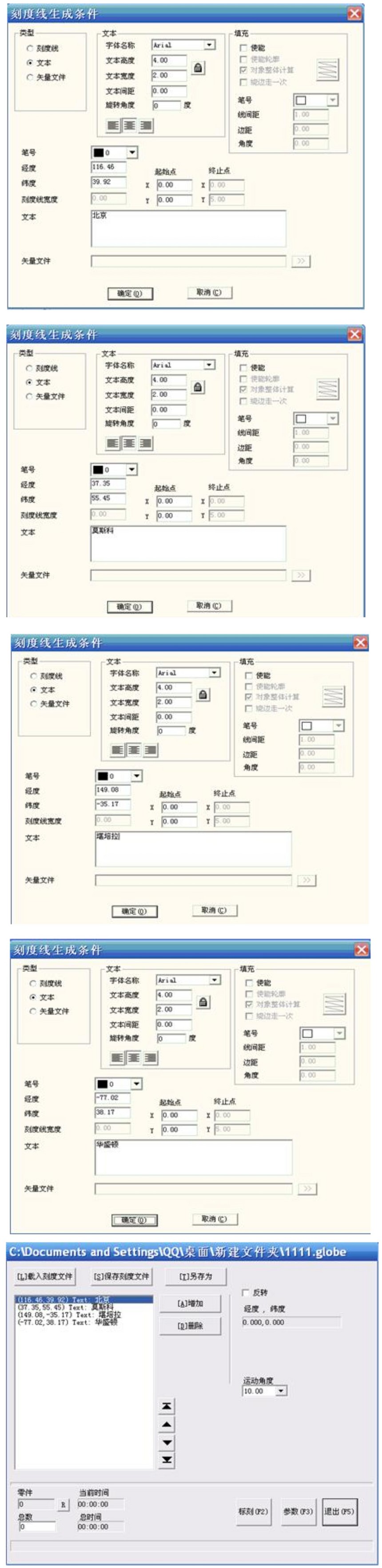

扩展轴校正零点：当用户勾选零点时会出现该按钮，用户点击后，扩展轴自动寻找零点。 举例说明： 标刻国家首都名称：北京： 东经116.46度，北纬39.92度 莫斯科：东经37.35度， 北纬55.45度 堪培拉：东经149.08度，南纬35.17度 华盛顿：西经77.02度， 北纬38.17度 设置经纬度时我们可以根据地球仪的摆放来设置X,Y轴的正负如下图8-12：
|
