激光打标机旋转角度标刻2功能

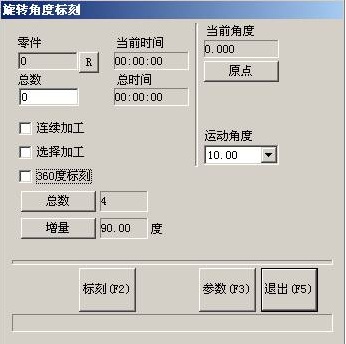

在“旋转角度标刻2”中增加了“360度标刻”选项，其它参数调节与“旋转角度标刻”相同。如图8-6  所示

若勾选“360度标刻”：

“360度标刻”选项：将标刻内容正好均匀分布于工件一周；

“总数”按钮：设定标刻内容绕工件一周的数量，即工件一周将标刻多少个此内容。

不勾选“360度标刻”时，会在“总数”按钮下出现“增量”按钮，其中：

“总数”：表示将要标刻的内容数量；

“增量”：表示每标刻一个内容，电机旋转多少度，即内容之间相差的角度。

应用实例：

1. 在激光打标机“工作空间”上绘制标刻内容并放置到中心，确定Z轴为零位置。勾选“360度标刻”选项，将“总数”设定为10，点击“标刻”按钮，则标刻过程为：首先标刻一个内容，电机旋转36度（360/10）再标刻一个同样内容，依次向后，直到标刻内容布满工件一周，内容为10个。

2. 在激光打标机“工作空间”上绘制标刻内容并放置到中心，确定Z轴为零位置。不勾选“360度标刻”，“总数”设定为10，增量设定为45度。则标刻过程为：激光机先标刻一个内容，然后电机旋转45度（设定值），再标刻一个同样内容，电机旋转45度（设定值）再标刻，直到标刻10个内容为止。

注：接线时请注意，旋转角度标刻及旋转角度标刻2只能用扩展轴A。

下边用一个实例来说明此功能模块的用法：

要在一个圆柱上标刻同一字母a，要求绕圆柱一周均匀排列5个字母。其设置如下：

1. 在软件工作空间绘制字母a，字体及大小设置好后点击“应用”。

2. 打开“激光”—“旋转角度标刻2”，弹出图8-6所示对话框。

3. 勾选“360度标刻”，“总数”设置为5。

4. 设置好电机参数后，点击标刻按钮就可以按要求完成标刻了。
