激光打标机中的节点编辑

      激光打标机软件所绘制的图形均为矢量图形，因此，您可以通过对图形的特征点进行修改来达到调整图形形状的目的。

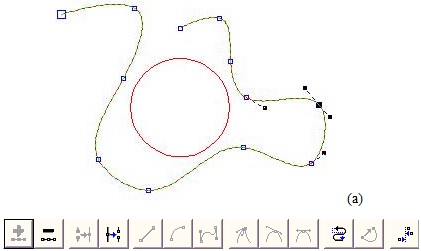

如果想要使用节点编辑的功能，在绘制工具栏中选择图标。使用鼠标点击工作空间内的对象，则对象会显示出其所有的节点。节点以空心方框表示，其中较大的表示该曲线的起点。同时，节点编辑工具栏会出现。如图4-77所示。

l ：鼠标单击曲线上任意一非节点的地方，该点处出现黑色实心圆。选择“增加”命令，则在该点处增加一个节点。

l ：鼠标单击曲线上任意一个节点，该节点被涂黑，选择“删除”命令，则该节点被删除。

l ：当两个节点相距很近时，使用鼠标拖选这两个节点，选择“融合”命令，则这两个节点融合为一个节点。

l ：鼠标单击曲线上任意一个节点，该节点被涂黑，选择“分离”命令，则该节点被分离成两个独立的节点。

l ：鼠标单击曲线上两个相邻节点之间的任意一点，选择“直线”命令，则这两个节点之间曲线（可能为直线，圆弧或者曲线）转变为直线。

l ：鼠标单击曲线上两个相邻节点之间的任意一点，选择“圆弧”命令，则这两个节点之间曲线转变为圆弧。

l ：鼠标单击曲线上两个相邻节点之间的任意一点，选择“曲线”命令，则这两个节点之间曲线转变为曲线。

l ：鼠标单击曲线上任意节点，选择“尖点”命令，则该节点处变为一个尖点，曲线的转折较大。

l ：鼠标单击曲线上任意节点，选择“平滑”命令，则该节点处变为平滑曲线，曲线的转折较小。

l ：鼠标单击某一个节点，选择“对称”命令，则该节点左右附近的曲线对称化。

l ：选择“方向”命令，该曲线的起点和终点进行交换，曲线方向转向。

l ：选择“闭合”命令，则该曲线自动闭合。

l ：鼠标拖选两个以上的节点，选择“对齐”命令，弹出节点对齐对话框，您可以选择这些节点的对齐方式，按照顶部、底部、左边或者右边进行对齐。

注：激光打标机文字对象和填充对象无法编辑节点；但路径文本可以编辑路径的节点。
