激光打标机中图形选取

    在激光打标机绘制工具栏的最上方是图形选取图标无标题12.jpg。如果当前没有其它命令正在运行的时候，该图标显示为按下的状态，表示当前命令为选取。此时，您可以使用鼠标单击工作空间内的对象来选中该对象。激光打标机软件具有自动捕捉的功能，当您在工作空间内移动鼠标的时候，如果指针移动到了某条曲线的旁边，鼠标指针会自动的变化为无标题1.jpg，此时您单击左键即可选中该对象。

您也可以在按下鼠标左键的同时移动鼠标来选择对象。此时，鼠标经过的区域将会出现一个虚线方框。如果鼠标移动的方向是由左至右，那么只有完全包围在该虚线框内的对象才被选择。如果鼠标移动的方向是由右至左，那么所有被该虚线框接触到的对象都会被选中。

当您在激光打标机使用选取命令时，选取命令工具栏会出现，您可以实现一些特定的操作。如图4-74所示，




图4-74 选取命令工具栏



无标题3.jpg图4-75 对象锁定

无标题4.jpg表示选择当前工作空间内的所有对象；

无标题5.jpg表示选择出当前选中对象外的其他所有对象；

无标题6.jpg表示删除当前所选对象。

无标题7.jpg表示将当前对象锁定，您无法对其进行任何的编辑操作，此时对象四周会出现一些锁形图标。

无标题8.jpg表示解除当前选中的被锁定的对象；

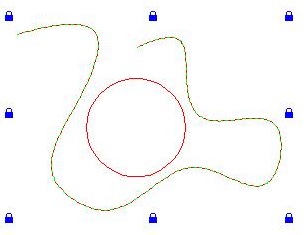

无标题9.jpg表示解除所有被锁定的对象。如图4-75所示，图中Bezier曲线被锁定，而圆未锁定。此时，对于该曲线，你不能够进行任何的编辑、修改等操作，包括移动、缩放等。

无标题10.jpg表示将当前被选择对象放置到原点。

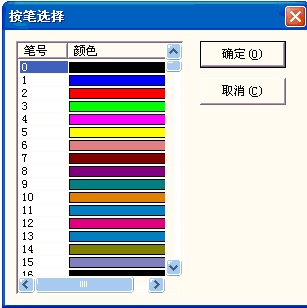

无标题13.jpg表示按笔号选择对象,点击此命令后系统弹出如图4-76所示对话框。


图4-76 按笔选择对话框
