激光打标机中矢量图形操作如果要在激光打标机中输入矢量文件，在绘制菜单中选择“矢量文件”命令或者单击

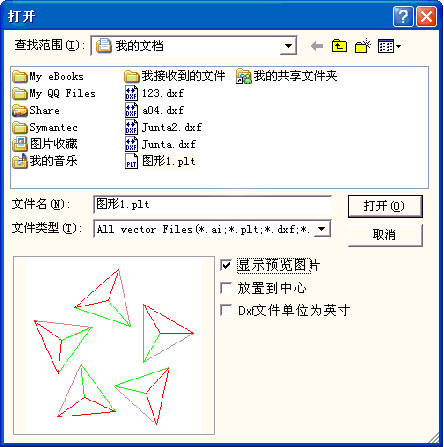

此时系统弹出如图4-68所示的输入对话框要求用户选择要输入矢量文件。
当前系统支持的位图格式有： .PLT .DXF .AI .DST .JPC 用户在激光打标机输入矢量文件后，属性工具栏显示如图4-69所示的矢量文件参数。 如果矢量图形中包含有几种颜色信息（用Coredraw、AutoCAD等绘图软件可以指定笔划的颜色），则输入该矢量图形时，EzCad2会自动区分出颜色的种类，此时用户可以按颜色或笔号选择对象（见10.1的叙述），可以设置打标参数。 优化曲线顺序：按照先小后大的原则对图形进行排序，可以减少加工时间。 自动连接相邻曲线：自动把文件中可以连接在一起的曲线连接在一起。 动态输入文件：系统加工到此对象时自动从指定目录重新读取文件内容。 固定X方向尺寸：系统自动读取文件时保证不管文件内容如何变化最后读取的对象X方向尺寸都与设置的尺寸一样。 固定Y方向尺寸：系统自动读取文件时保证不管文件内容如何变化最后读取的对象Y方向尺寸都与设置的尺寸一样。 固定位置：系统自动读取文件时保证不管文件内容如何变化最后读取的对象指定点都与旧对象指定点的位置重合。 固定输入点坐标：系统自动读取文件时保证不管文件内容如何变化最后读取的对象指定点都与指定坐标的位置重合。
|
