激光打标机打印图片图片称之为位图在激光打标机中如果要输入位图，在绘制菜单中选择“位图”命令或者单击
此时系统弹出如图4-60所示的输入对话框要求用户选择要输入的位图。

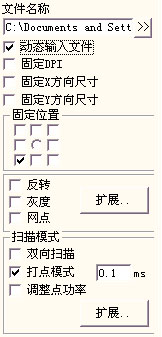

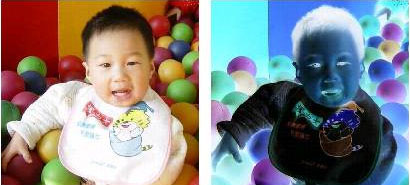

当前系统支持的位图格式有： Bmp；Jpeg, jpg；Gif；Tga；Png；Tiff；Tif 显示预览图片：当用户更改当前文件时会自动显示当前文件的图片在预览框里。 放置到中心：把当前图片的中心放到坐标原点上。 用户输入位图后，属性工具栏显示如图4-61所示的位图参数。 动态输入文件：指在加工过程中是否重新读取文件。 固定DPI：类似于图形的分辨率。由于输入的原始位图文件的DPI值不固定或我们不清楚,可以通过“固定DPI”来设置固定的DPI值。DPI值越大,点越密,图像精度越高,加工时间就越长。 DPI:是指每英寸多少个点,1英寸等于25.4毫米。 固定X方向尺寸: 输入的位图的宽度固定为指定尺寸,如果不是则自动拉伸到指定尺寸。 固定Y方向尺寸: 输入的位图的高度固定为指定尺寸,如果不是则自动拉伸到指定尺寸。 固定位置: 在动态输入文件的时候,如果改变位图大小时以哪个位置为基准不变。 图象处理: 反转: 将当前图像每个点的颜色值取反,如图4-62所示。

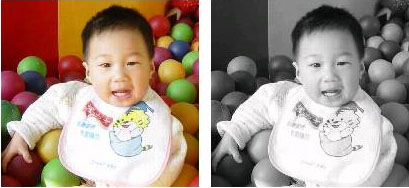

灰度: 将彩色图形转变为256级的灰度图,如图4-63所示。

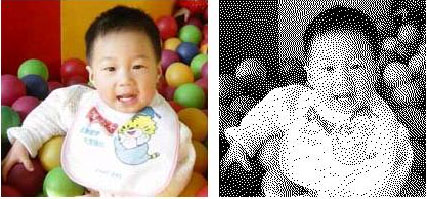

激光打标机中的网点: 类似于Adobe PhotoShop中的“半调图案”功能，使用黑白二色图像模拟灰度图像，用黑白两色通过调整点的疏密程度来模拟出不同的灰度效果, 如图4-64所示（图中竖白条为显示问题，加工时不会出现）。

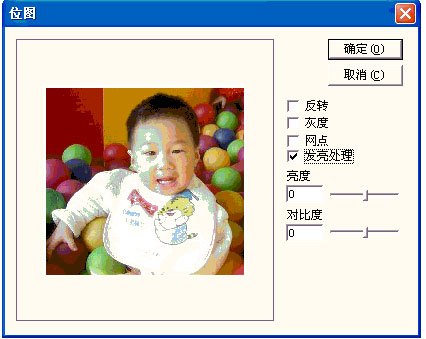

点击图像处理的扩展按钮会弹出如图4-65所示的位图处理对话框。

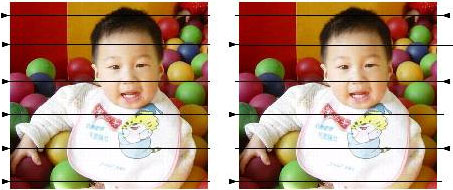

发亮处理: 更改当前图像的亮度和对比度。 扫描模式: 双向扫描: 指加工时位图的扫描方向是双向来回扫描,如图4-66所示。
激光打标机中的打点模式:指加工位图的每个像素点时激光是一直开着,还是每个像素点开指定时间。 调整点功率: 指加工位图的每个像素点时激光是否根据像素点的灰度调节功率。
扫描扩展参数,如图4-67所示。 Y向扫描: 加工位图时按列的方向逐列描。 激光打标机中的位图扫描行增量: 加工位图时是逐行扫描还是每扫描一行后再隔几行数据再扫描,这样有时在精度要求不高的时候可以加快加工速度。
|
